Der Visier-Inspektor

Das Einstellen der Kornachsen ist vor allem dann unerlässlich, wenn Sie, wie im Fall von fita/H&F/3D, auf verschiedene Entfernungen schießen möchten, ohne von seitlichen Verschiebungen der Stöße betroffen zu sein (aber einfach auch, um unangenehme Effekte auch bei kleinen Verschiebungen des Korns zu vermeiden, denken Sie daran, dass wir einen Präzisionssport betreiben)
Dieses Werkzeug wurde entwickelt, um die Kornachsen in Bezug auf ein absolutes Referenzsystem unabhängig vom Bogen einzustellen. Es ist also nicht mehr notwendig, den Sucher an die Wand zu stellen, um zu überprüfen, ob die Dioptrienblase gerade ist.

Aus diesem Grund ist das Instrument mit einer Platte und das Instrument mit der Blase ausgestattet:

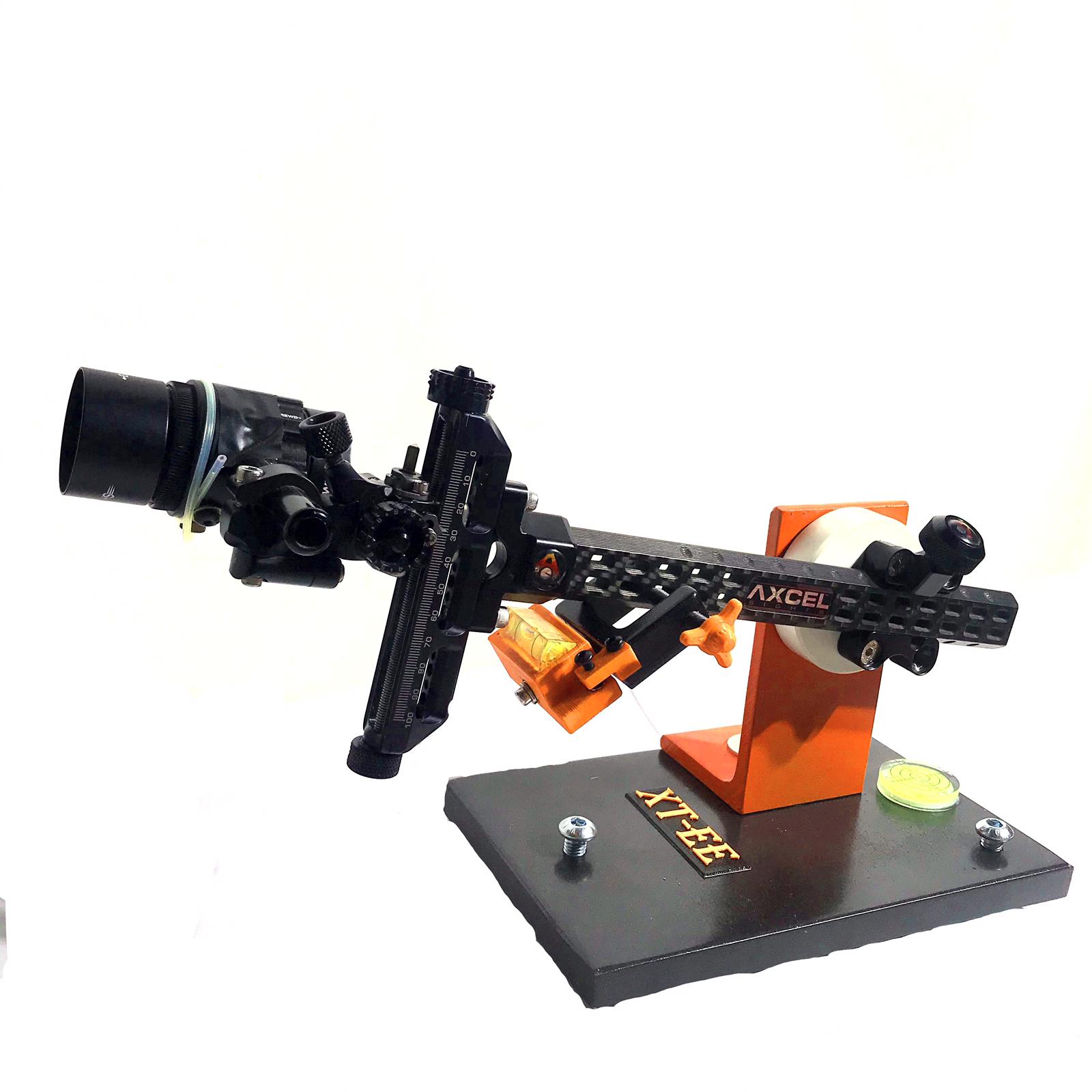

-Die Platte (mit einer Blase ausgestattet) dient als Bezugsebene, auf der eine senkrechte Halterung befestigt ist, an der der Fadenkreuzblock befestigt ist (egal wie gerade die Wände des Hauses sind, mit diesem Instrument werden Sie keine Zweifel mehr haben!). Ausgestattet mit einer Blase und 3 Schrauben können Sie die Platte dank ihres Gewichts mikrometrisch und stabil flach aufsetzen. Die L-förmige und senkrechte Halterung, an die die weiße Kunststoff-Rotationsscheibe geschraubt ist, ermöglicht es Ihnen, den Visierblock zu befestigen und das gesamte Gerät zu drehen, um sein Verhalten zu bewerten.
-Unsere Blase ist keine klassische feste Blase, aber wir sind noch weiter gegangen, um eine Blase zu schaffen, die VERSTELLBAR sein kann! Auf diese Weise wird der einzelne Bogenschütze in der Lage sein, sein Instrument entsprechend dem Gebrauch, den er von ihm machen muss, zu tarieren. Zusätzlich kann die Blase auch am Seil montiert werden.
Durch eine Schraube, die von einem Magneten angezogen wird, ist es möglich, die Neigung der rotierenden Blase in Bezug auf den Befestigungsblock zu variieren (wir haben den 3D-Druck nur teilweise aufgegeben, um einen Aluminiumblock anzubieten, der leicht, aber robust ist), der zwischen 2 axialen MICRO-Kugellagern eingequetscht ist, die maximale Präzision bei der Drehung garantieren. Wir beschränken uns nicht darauf, Ihnen eine einfache Blase anzubieten, sondern ein innovatives, technologisches, aber vor allem universelles Werkzeug.

Wie man es am besten verwendet

1) Kalibrierung der Platte
Stellen Sie die Platte auf einen festen Untergrund und passen Sie eventuelle Abweichungen mit den 3 Knöpfen an und beobachten Sie die Blase von oben (richten Sie das Kreuz mit dem Punkt in der Mitte aus, dieser Schritt ist sehr wichtig, um abnormale Abweichungen in den folgenden Schritten zu vermeiden)
2) Kalibrierung des Justierwerkzeugs (schwarz und orange mit der schwebenden Blase)
Schrauben Sie das Instrument an die L-förmige Halterung, ohne es zu fest anzuziehen, (um Verdrehungen oder Abweichungen zu vermeiden, empfehlen wir, es ohne zu viel Kraft anzuziehen, auch um nicht zuerst die Halterung und dann den Sucher zu beschädigen) und stellen Sie dann die Neigung der Blase mit der schwarzen Schraube ein (nicht die vollständig verschraubte, sondern diejenige, die mit dem Magneten in Kontakt steht). Auch hier ist es wichtig, die Blase frontal und nicht aus seitlichen Winkeln zu kontrollieren)
3) Einrichten des Fadenkreuzes am Werkzeug
Schrauben Sie den Kornblock (der mit dem Bügel verschraubt ist) mit den mitgelieferten M4-Schrauben an die weiße Scheibe. Vergewissern Sie sich, dass Sie den Block richtig verschraubt haben, indem Sie das Fadenkreuz einsetzen und das Blasenwerkzeug darauf anwenden. Neigen Sie dann den Sucher, indem Sie den Knopf der weißen Scheibe abschrauben (und dann wieder in die verschiedenen Ecken schrauben) und beobachten Sie, dass die Drehung keine Abweichungen an der Blase des Instruments erzeugt. Der Zweck dieses Schritts besteht darin, alle Variationen hervorzuheben, die normalerweise verursacht werden können durch: eine schlechte Nivellierung des Flugzeugs, eine falsche Befestigung des Visierblocks, einen schiefen Kornblock/eine schiefe Kornstange (seltener, aber nicht unmöglicher Fall)
4) Überprüfen Sie die erste Achse (es ist ratsam, die Kornstange so horizontal wie möglich zu positionieren)
Schrauben Sie das Blasenwerkzeug (nicht zu fest) an den Visierschlitten und nehmen Sie die Einstellung entsprechend der Blase des Werkzeugs vor. Es ist wichtig, das Instrument bei Bedarf auch in verschiedenen Positionen gut waagerecht zu fixieren. Wir empfehlen jedoch, die Kontrollen so durchzuführen, dass die Blase horizontal und nicht vertikal platziert ist (im gleichen Winkel, mit dem sie in der L-förmigen Halterung eingestellt wurde)
5) Zweite Achse
prüfen Stellen Sie die Dioptrie entsprechend der Blase des Instruments ein, die auf den Schlitten
aufgebracht ist 6) Überprüfen Sie die dritte Achse
Schrauben Sie den Knopf der weißen Scheibe ab und neigen Sie den Sucher nach oben und unten, um Abweichungen auf der dritten Achse zu erkennen, und stellen Sie sie dann ein.
